電廠 |

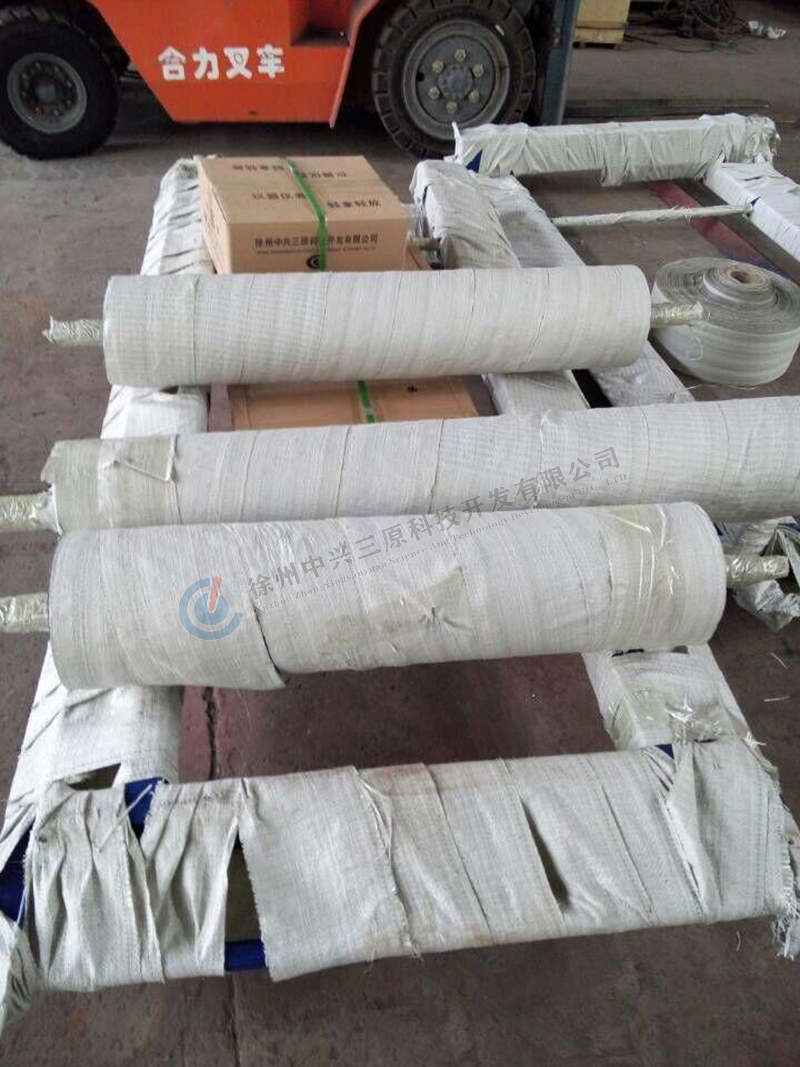

不銹鋼電子皮帶秤(已交貨)技術規格書 |
|
SH3005-2016 |
《石油化工自動化儀表選型設計規范》 |
GB/T 4208-2017 |
外殼提供的防護等級 |
GB 3836.14-2000 |
爆炸性氣體環境用電氣設備 危險場所分類 |
GB 3836.1-2010 |
爆炸性氣體環境用電氣設備 通用要求 |
GB3836.2-2010 |
爆炸性氣體環境用電氣設備 隔爆型“d” |
GB3836.4-2010 |
爆炸性氣體環境用電氣設備 本質安全型“i” |
HGT 20509-2014 |
石油化工儀表供電設計規范 |
SHT 3104-2013 |
石油化工儀表安裝設計規范 |
SD19 |
電測量儀表裝置設計技術規程 |
JJG650-90 |
電子皮帶秤計量檢定規程 |
GB/T77221-1995 |
電子皮帶秤 |
GB/T7724-1999 |
稱重顯示控制器技術條件 |
GB7551-1997 |
稱重傳感器 |
乙方(包括設備制造廠、成套供貨商)所采用上述及未提的標準和規范。
注:未羅列出的標準按最新標準執行
即使乙方符合本規格書的所有條款,也并不等于解除乙方對所有提供的設備和附件應當承擔的全部責任,所提供的設備和附件應當具有正確的設計,并且滿足特定的設計和使用條件及當?shù)赜嘘P(guān)的健康和安全法規。必須完全滿足甲方的使用要求。
三、供貨范圍
1、概述
乙方應對電子皮帶秤的設計、材料采購、制造、零部件的組裝、圖紙、資料的提供、檢驗和在不同場所進行的試驗負有全部責任。
乙方所提供的設備首先應是制造廠的標準產品,在本規格書中所提供的環境條件下成功運行五年以上的經歷, 甲方不接受未經使用的新試制產品。
乙方還應對設備性能、安裝、調試負責,并進行現場服務及免費培訓。
2、供貨范圍
序號 |
名稱 |
規格型號 |
數量 |
單位 |
1 |
稱重體 |
ICS-17B10000 |
4 |
套 |
2 |
稱重顯示器 |
BM9918 |
4 |
臺 |
3 |
速度傳感器 |
CPGX-1 |
4 |
只 |
4 |
稱重傳感器 |
STC |
8 |
只 |
5 |
測速裝置 |
219 |
4 |
只 |
6 |
電流板 |
4-20mA |
4 |
只 |
7 |
通訊板 |
RS485 |
4 |
只 |
8 |
標定鏈碼 |
SYCLM-20 |
2 |
套 |
注:乙方必須提供設備安裝所需的所有安裝材料以及電子皮帶秤正常運行所需的所有附件。
3、材料
乙方所提供的設備必須選用最新的、未經使用的、高質量的材料和零件,不允許存在任何影響到性能的缺陷。
4、保證
在甲方使用設備恰當且遵守保管及使用規程的前提下,自乙方發貨之日起18個月內, 或者連續運行12個月內(取時間較長者), 設備因制造質量問題而發生的損壞和不能正常工作的情況,乙方應免費為甲方更換或修理設備零部件,如因此造成甲方人身和財產損失的, 乙方應予以賠償。
電子皮帶秤成套設備若在其質保期內發生故障,乙方在接到甲方提出服務要求后,必須在8小時內有響應,72小時內技術人員到達現場解決故障。
5、供貨周期:合同簽訂后45天貨到現場。
四、技術要求和操作環境
1、 類型
·智能型
·本安型
·隔爆型
2、技術要求
·皮帶寬度:1m
·小時流量:550T/h、600T/h
·安裝角度:550T/h的角度10.4度、600T/h的角度為6.3度
·皮帶長度:550T/h的皮帶長度為287m、600T/h的皮帶長度為294m
·帶速:2m/s
·溫度極限:環境-40℃~+85℃
·外殼防護等級:IP65
·電氣連接方式:1/2NPT
·防爆等級:Exia II CT4、Exd II CT4
·電源:220VAC 50Hz
·靈敏度:0.5mV/V-3.5mV/V
·最大輸入信號:33mV
·標定精度:±0.25%
·物料流量或負荷的電流輸出
·物料總重的脈沖輸出
·自動調零、調間隔
·自動零點跟蹤
·光電藕合的數字輸入和輸出
·報警和故障提示
·通訊功能:RS232、RS485多站通訊網絡
·一路過程控制模式:PID控制輸出
·稱重體材質要求:應不低于304
·標定鏈碼:人工掛碼的手動鏈碼
·安裝支架及所有緊固螺栓必須采用不銹鋼材質
·證書:帶出廠檢測報告、說明書
3、環境條件
3.1氣溫(℃)
·年(累年20年)最冷月平均溫度-10.4
·年(累年20年)最低日平均溫度-15.8
·年(累年20年)最熱月平均溫度29.3
·年(累年20年)極端最高溫度47
·年極端最低溫度-33.9
·年平均最高溫度11.1
·年平均最低溫度8.4
·年平均溫度10.6
3.2相對濕度
·年(累年20年)最熱月平均相對濕度26%
·歷年年平均濕度32%
3.3降水和降雪
·年最大降水量44.2mm
·年最小降水量1.6mm
·年降水量18.6,主要分布在6~8月,全年降雨日數僅有13天,單日最大降雨量達12.1mm
·年最大積雪深度28cm,年平均降雪日25日,積雪日數70天。
·年最大蒸發量4730.8mm
·年最小蒸發量2441mm
·年平均蒸發量3905.9mm
3.4凍土深度
·土壤凍結深度124cm
3.5風向、風速、主導風向(按2003~2005年三年平均值)
·主導風向(頻率):西西北風WNW 51.7%
·西北風NW 64.7%
·年平均風速5.0m/s
·年最大風速39m/s(13級,屬于輕微龍卷風級別)
·基本風壓值0.8kN/m2
3.6氣壓
·年平均氣壓:962.2hPa
·年最高氣壓:1001.7 hPa
·年最低氣壓:933.6 hPa
3.7地震
場地抗震設防烈度為Ⅶ,基本加速度值為0.10g,地震分組為第一組,設計特征周期0.35s,場地類別為Ⅱ類。
